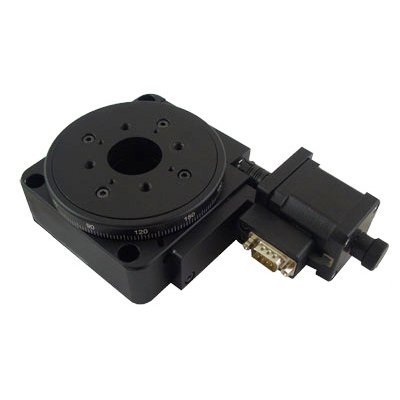

ZIVI 微動回転ステージ 電動ステージ 光学計測 φ100mm
- メーカー
- ZIVI
- JAN
- 6165439940878
- メーカー品番
- ZIVI-XZT-2
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
ブランド：楓
光学ステージ
移動量：360°

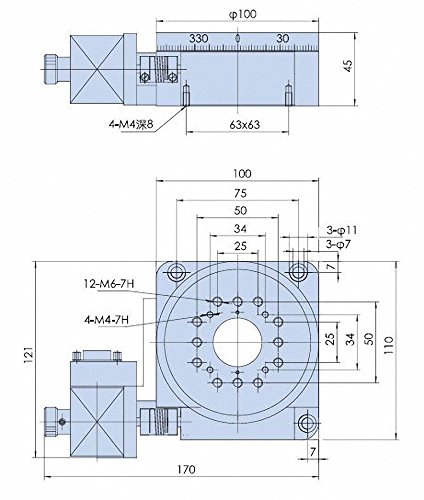

ステージ面：φ100mm
伝達比：180:1
駆動機構：ウォームギア
リニアガイド形式：ベアリング
主要材料：アルミ合金
表面処理：陽極酸化黒
中心負荷：45kg
重量：1.7kg
分解能：0.01°(細分無し) 0.0005°=1.8″(20細分)
速度：50°/秒
繰り返し精度：0.005°=18″
絶対位置決め精度：0.01°=36″
ロストモーション：0.005°=18″
バックラッシュ：0.005°=18″
心振れ：15μ
偏心：5μ
平行度：80μ
ステッピングモータ
電圧：2.8V
電流：1.68A
抵抗：1.65Ω
インダクタンス：4.1mH
最大静トルク：62Oz-in 4.4kg-cm
リード：4
ロータターンの慣性量：68g-cm
ステップ角:1.8°
ステップ角精度：±5%
抵抗精度：±10%
インダクタンス精度：±20%
温度上昇：80℃MAX
周囲温度：-10~+50
絶縁抵抗：100MΩMin.500VDC
耐圧：500VAC
スピンドルラジアル振れ：0.06Max.(450g-load)
軸方向軸振れ：0.08Max.(450g-load)
絶縁レベル：ClassB130°
重量：0.35kg
長度：47mm
カスタム様の自動回転ステージも提供可能、希望者は是非弊社に連絡お願いします
特注製品は15営業日以内出荷可能、この点について予めご了承ください
特記事項
- 精密加工による多チャンネル技術を用いたロータリーシャフトシステム、高精度、高負荷、長寿命
- 精密なウォームギア構造、動きスムーズ、任意に回転や逆回転可能な小型自動ステージ
- 精密位置決めを簡単に行えるように、ロータリーテーブル中心穴と回転中心は厳密な同軸要件を持っており、中心孔径は厳しい相応公差設定された
- 微動ステージ周りにレーザマーキングスケールあり、初期位置決めと読み取りしやすい
- 三相モータとサーボモータに交換可能、リミット機能追加可能、ロータリエンコーダ追加可能、オーダーメイド可能
