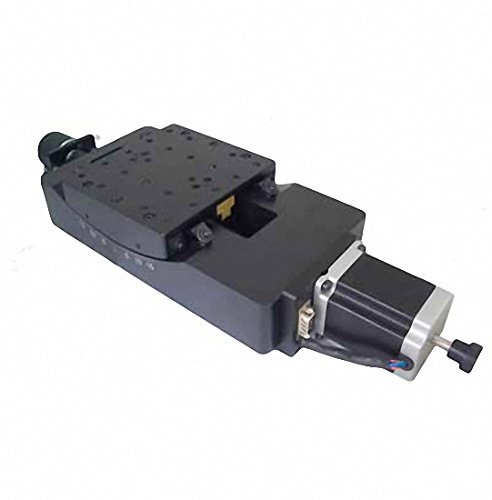

ZIVI ゴニオステージ 電動傾斜ステージ 光学計測 100mm*130mm
- メーカー
- ZIVI
- JAN
- 6165439940977
- メーカー品番
- ZIVI-JWT-6
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
ブランド：楓
光学ステージ
角度移動量：±10°

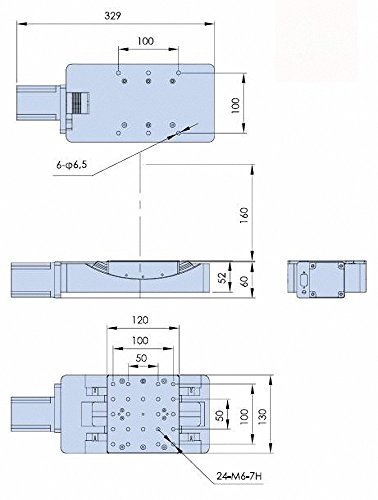

ステージ面：100mm*130mm
伝達比：464:1
回転中心高さ: 210mm±0.2mm 駆動機構：ウォームギア
リニアガイド形式：クロスローラガイド
主要材料：アルミ合金
表面処理：陽極酸化黒
中心負荷：15kg
重量：9kg
分解能：約0.007°=25″(細分無し) 約1.3″(20細分)
速度：10°/秒
回転中心精度：0.03mm
繰り返し精度：±3″
絶対位置決め精度：±8″
ロストモーション：2″
バックラッシュ：±3″
ステッピングモータ
電流：3A
抵抗：1Ω
保持トルク：2Nm
ロータターンの慣性量：480gfcm²
ステップ角:1.8°
ステップ角精度：±5%
抵抗精度：±10%
インダクタンス精度：±20%
温度上昇：80℃MAX
周囲温度：-10~+50
絶縁抵抗：100MΩMin.500VDC
耐圧：500VAC
スピンドルラジアル振れ：0.06Max.(450g-load)
軸方向軸振れ：0.08Max.(450g-load)
絶縁レベル：ClassB130°
重量：1.15kg
長度：80mm
カスタム様の自動ステージも提供可能、希望者は是非弊社に連絡お願いします
特注製品は15営業日以内出荷可能、この点について予めご了承ください
特記事項
- 精密なウォームギア構造、動きスムーズ、任意に回転や逆回転可能な小型自動ステージ
- 特別な構造設計は、テーブルの偏向と傾斜を極力抑え、動き安定性高い
- ステッピングモーターとワームは、高品質のフレキシブルカップリングで連接、同期トランスミッション、消偏性能優れ、大幅に偏心外乱やノイズを低減
- この精密テーブルはフラット使用可能、垂直使用可能、他のタイプのテーブルと一緒に使用することができます
- リミット機能付き、三相モータとサーボモータに交換可能、ロータリエンコーダ追加可能、オーダーメイド可能
