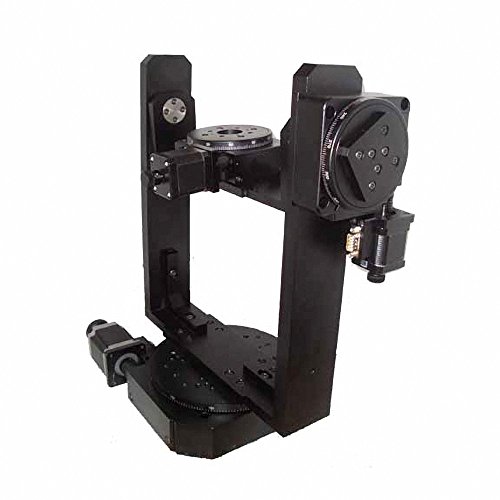

ZIVI XYZ自動ステージ 三軸電動回転ステージス 光学計測 300mm*300mm
- メーカー
- ZIVI
- JAN
- 6165439941073
- メーカー品番
- ZIVI-ZHT-5
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
ブランド：楓
光学ステージ
角度移動量：XYZ三轴を巻く 360°
ステージ面：150mm*150mm
伝達比：180:1
駆動機構：ウォームギア
リニアガイド形式：ベアリング
主要材料：アルミ合金
表面処理：陽極酸化黒
中心負荷：10kg
重量：10kg
分解能：約0.01°=36″(細分無し) 約0.0005°=1.8″(20細分)
速度：25°/秒
繰り返し精度：0.005°=18″
絶対位置決め精度：0.01°=36″
ロストモーション：0.005°=18″
バックラッシュ：0.005°=18″
心振れ：15μ
偏心：20μ
平行度：100μ
ステッピングモータ
電流：3A
抵抗：1Ω
保持トルク：2Nm
ロータターンの慣性量：480gfcm²
ステップ角:1.8°
ステップ角精度：±5%
抵抗精度：±10%
インダクタンス精度：±20%
温度上昇：80℃MAX
周囲温度：-10~+50
絶縁抵抗：100MΩMin.500VDC
耐圧：500VAC
スピンドルラジアル振れ：0.06Max.(450g-load)
軸方向軸振れ：0.08Max.(450g-load)
絶縁レベル：ClassB130°
重量：1.15kg
長度：80mm
カスタム様の自動ステージも提供可能、希望者は是非弊社に連絡お願いします
特注製品は15営業日以内出荷可能、この点について予めご了承ください
特記事項
- 小型、軽量、軽負荷、低速な場合に適用
- 高品質のスクリュー駆動、リード小さい、高分解能
- 精密レール、ムーブメントスムーズ、多次元の組み合わせ可能
- 研削された基盤と合理的な固定形式は、ステージのピッチとヨーを大幅に減らし、真直度と平行度の動きが大幅に改善されました
- グレーティング追加可能、サーボモータに交換可能、オーダーメイド可能
