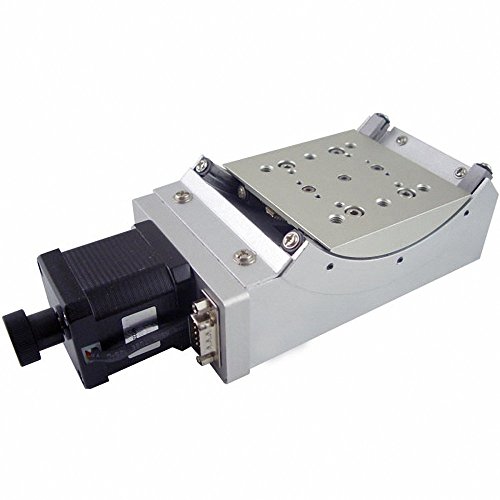

ZIVI ゴニオステージ 電動傾斜ステージ 光学計測 80mm*80mm

商品説明

ブランド：楓
光学ステージ
角度移動量：±45°

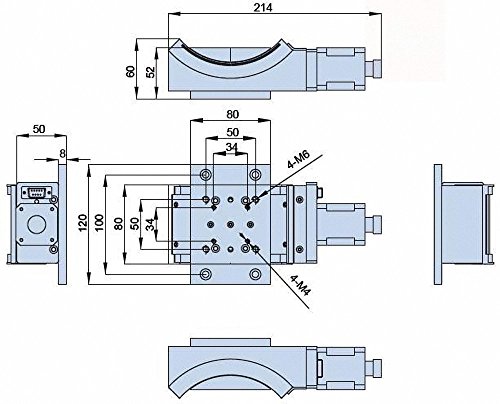

ステージ面：80mm*80mm
伝達比：352:1
回転中心高さ: 50mm±0.2mm 駆動機構：ウォームギア
リニアガイド形式：クロスローラガイド
主要材料：アルミ合金
表面処理：陽極酸化黒
中心負荷：10kg
重量：1.5kg
分解能：約0.005°=18″(細分無し) 約1″(20細分)
速度：7°/秒
回転中心精度：0.03mm
繰り返し精度：±3″
絶対位置決め精度：±8″
ロストモーション：3″
バックラッシュ：±3″

ステッピングモータ
電圧：2.8V
電流：1.68A
抵抗：1.65Ω
インダクタンス：4.1mH
最大静トルク：62Oz-in   4.4kg-cm
リード：4
ロータターンの慣性量：68g-cm
ステップ角:1.8°
ステップ角精度：±5%
抵抗精度：±10%
インダクタンス精度：±20%
温度上昇：80℃MAX
周囲温度：-10~50
絶縁抵抗：100MΩMin.500VDC
耐圧：500VAC
スピンドルラジアル振れ：0.06Max.(450g-load)
軸方向軸振れ：0.08Max.(450g-load)
絶縁レベル：ClassB130°
重量：0.35kg
長度：47mm

カスタム様の自動ステージも提供可能、希望者は是非弊社に連絡お願いします
特注製品は15営業日以内出荷可能、この点について予めご了承ください
