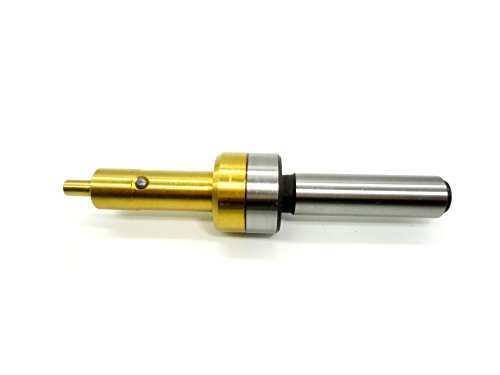

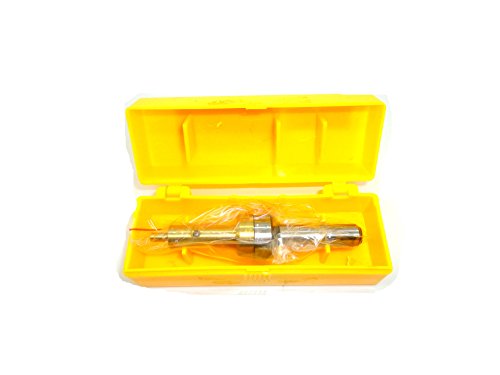

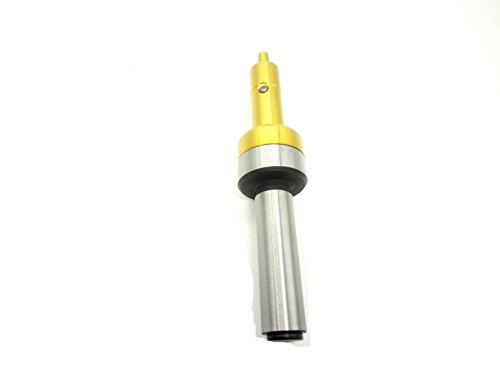

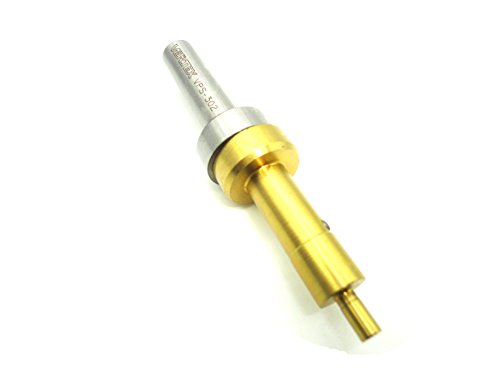

エッジファインダー 非通電性 回転式 チタンコーティング

商品説明

エッジファインダー チタン コーティング 穴あけ 加工 非通電性 回転式 メカニカル タイプ 工作 工具 工作用 機器 研削 マシニングセンターやＮＣフライスでのワーク位置検出に使用。 回転させながら加工物の端面に測定子を当てるだけで測定完了します。 回転させて測定することにより機械とツーリングの振れが反映されやすいです。 通電式のタッチセンサ等が使用できない非通電性のワークにも使用が可能で、汎用性の高い位置決め装置です。 ■製品仕様■ 回転方式なので通電方式と違い材質を選ばずワークの外形や内径芯出しが可能です。 回転数：400～600RPMの範囲内（注※ 700回転以上で回さないでください） 全長：90mm シャンク径：10mm プローブ径：4mm ※商品につきまして 海外生産品のため未使用品でも微細な傷汚れがある場合がございます。 取扱説明書、保証書等は付属しておりません。 ■使用方法■ 1：エッジファインダーをフライス盤のチャックで掴み、６００回転程度でまわします。 2：端面を合わせたい軸のハンドルをゆっくりまわし、エッジファインダーをワーク端面に近づけます。 3：ワーク端面とエッジファインダーが接触し、近づくにつれて偏芯して回っていたエッジファインダーの回転中心が合ってきます。 4：さらに少しずつワークに近づけると、エッジファインダーの芯が一気にスライドしてずれます。 5：ずれた位置からφ10の時は5mm先、φ4の時は2mm先がワークの端面とスピンドルの中心が合う座標です。
