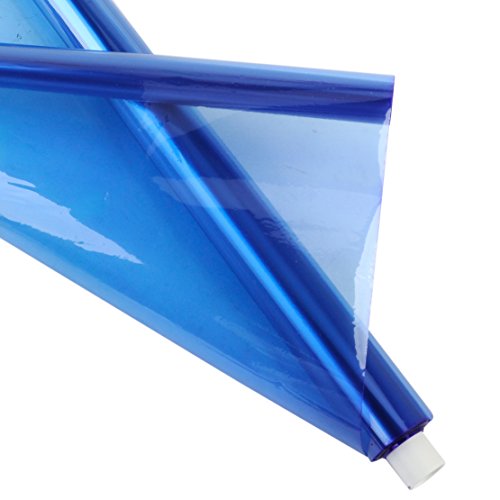

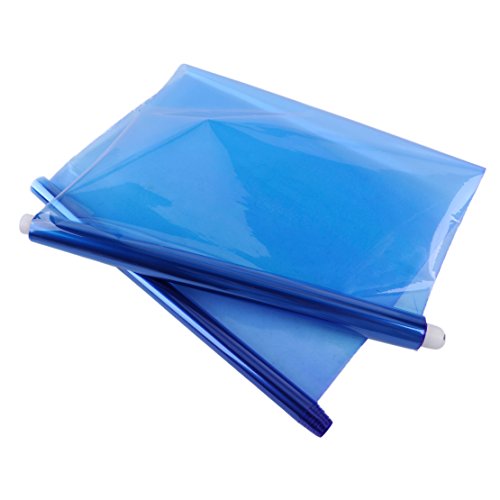

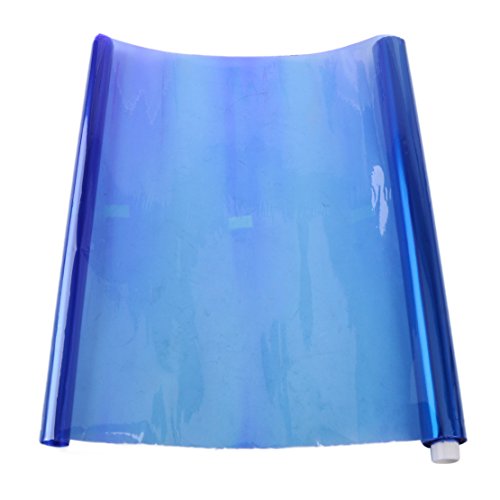

5mx30cm　PCB　感光性　ドライフィルム　回路生産　フォトレジスト　シート

商品説明

説明

青色

材質：EP

サイズ：約500x30cm（196.9x11.8インチ）

めっき、ホール被覆、エッチングプロセスに適しています。

含まれるもの：1×感光性ドライフィルム

注意：

1）すべての寸法は手で測定され、小さな偏差があるかもしれません。

2）各モニターの色設定により、色が多少異なる場合があります。

特徴：

ドライフィルムとも呼ばれる写真フィルムは、PCBボードを作成するために使用され、PCBの上に貼り付けられ、敏感な回路基板になります。

1）100％新しく高品質。

2）高解像度、露光後の画像の明瞭度。

3）優れたHOLE-COVERとANTI-PLATING能力。

4）ほぼすべての表面に優れた接着力。

5）フロントパネルは開発後に非常にきれいです。

6）最も普通のめっき溶液、しわ、変色なしで使用することができます。

操作手順：

1）CCLを研削する、これはシンプルで洗練された清潔な水を使用しています。

2）フィルム、写真フィルムを取り除くフィルムの2つの層の間に挟まれている、最初の側は、破損した透明なテープの涙を使用することができますライン上のいくつかを試してください。

3）そして、箔、銅クラッドラミネートは少しきれいに見える、貼り付け、気泡を持っていないようにしてください。

4）良好なペースト膜は、あまりにも熱くなく、定着から約100度のプレスを使用した。

5）プリント回路板フィルムは、フィルムを使用することを提案していますが、紙を硫酸トリップで印刷するように頼まなかった場合、その罰金は最高の精度に達する可能性があります。

6）通常の省エネランプで10枚程度の写真刷版（注：ドライフィルムはネガティブですので、普通は反対側の写真用プレートを使用します）を印刷します。ライン、太陽が試されていない、それは30秒~60秒、露出処理する必要があります明らかに、感光膜が光にさらされると色が変わるので、光は濃い青色になります。ボードに表示された回路図が簡単に表示されます。

7）保護フィルムをフロントパネル上に展開し、現像剤（1：100,10gの合計1Lの水に応じた現像液）に入れ、少し硬いスティックコットンワイプボードを現像するときに使用する。

8）エッチング、これは言うまでもない（塩化第二鉄エッチャント環境保護、塩酸+過酸化水素など）は、環境浄化店、速く、きれいな、臭いがないことをお勧めします。

9）良いCCLエッチングの後、フィルムを1時60分または70分拭き取ると、ボードの泡が数分のように泡立ちます。

10）ボードの完成後、非常にきれいで、最も密集したライン間隔は0.1MM、幅0.1MM、0.1MMラインは非常に簡単ですが、0.1ラインと0.1ライン間隔のドライフィルムで簡単に行うことができますそれ。
