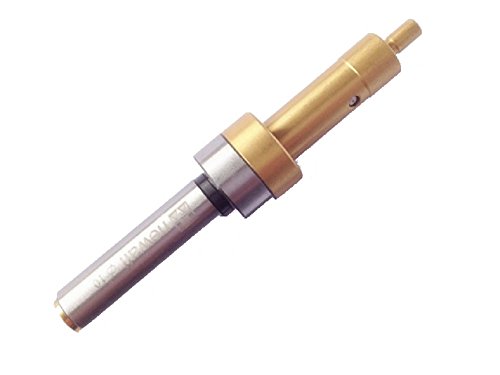

macaroni（マカロニ） チタン コーティング エッジ ファインダー 非磁性 回転式

商品説明

【macaroni（マカロニ） チタン コーティング エッジファインダー 非磁性 回転式】

マシニングセンターやＮＣフライスでのワーク位置検出に使用。回転させながら加工物の端面に測定子を当てるだけで測定完了します。
通電式のタッチセンサ等が使用できない非通電性のワークにも使用が可能で、汎用性の高い位置決め装置です。

■使用方法■
1：エッジファインダーをフライス盤のチャックで掴み、６００回転程度でまわします。
2：端面を合わせたい軸のハンドルをゆっくりまわし、エッジファインダーをワーク端面に近づけます。
3：ワーク端面とエッジファインダーが接触し、近づくにつれて偏芯して回っていたエッジファインダーの回転中心が合ってきます。
4：さらに少しずつワークに近づけると、エッジファインダーの芯が一気にスライドしてずれます。
5：ずれた位置からφ10の時は5mm先、φ4の時は2mm先がワークの端面とスピンドルの中心が合う座標です。
回転数：400〜600RPMの範囲内（注※ 700回転以上で回さないでください）

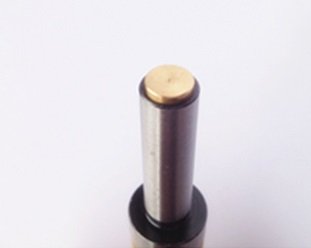

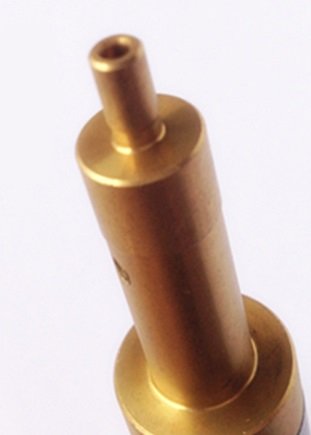

■全長：90mm　シャンク径：10mm　プローブ径：4mm

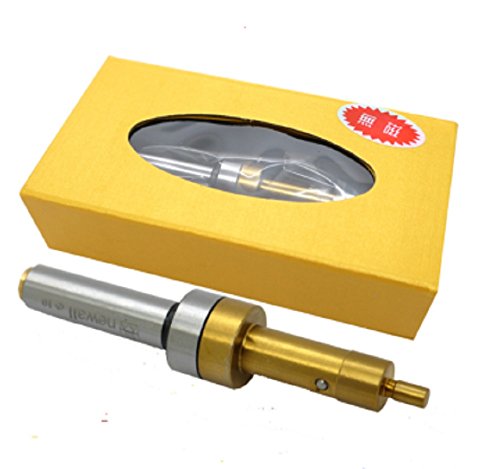

■ケースのサイズ：105×35×35mm　商品重量：490g
