デジタル電圧電流計 50A/100V シャント(分流器)セット (赤緑色)
- メーカー
- nowbrand
- JAN
- 4582465638876
- メーカー品番
- DD3062
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明

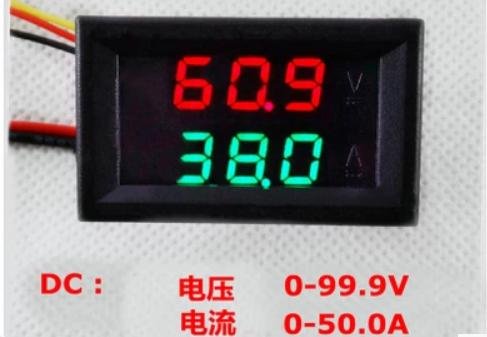

緑LEDが電流計、赤LEDが電圧計です。
・測定範囲は
電圧がDC 0～100V
電流がDC 0～50A です。
メーター用に DC 4.0V～30Vの電源が必要です。

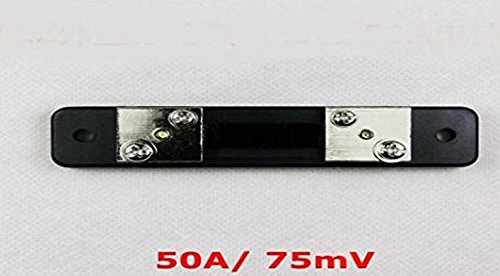

シャント抵抗付きです。
説明書は付いていません。電気の知識が必要です。

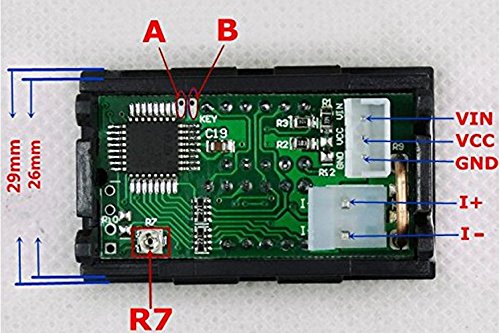

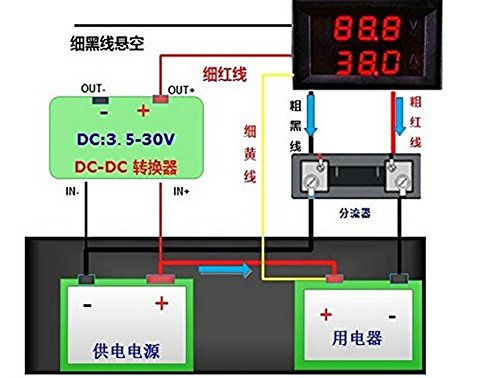

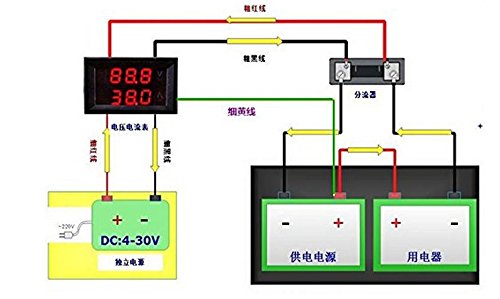

接続方法 1.シャント抵抗は測定対象のマイナス側に直列に接続します。 2. 細い黄線は 測定対象電源プラスに接続します。 3.細い赤線は メーター用電源プラスに接続します。 4. 細い黒線は メーター用電源マイナスに接続します。 5.太い赤線は シャント抵抗の負荷側に接続します。 6. 太い黒線は シャント抵抗の電源側に接続します。
