8LED 周波数カウンター　0.1MHz-2.4GHz マニュアル資料付き (緑色LED)

商品説明

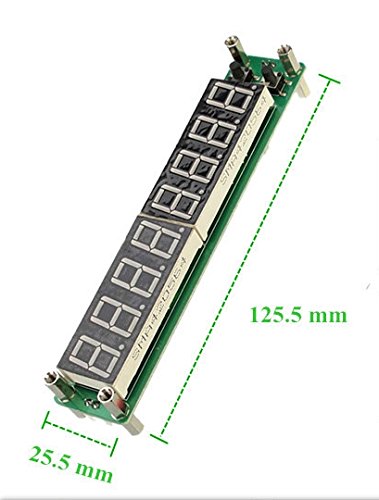

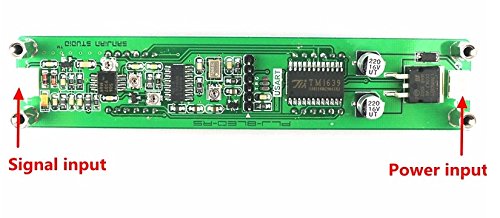

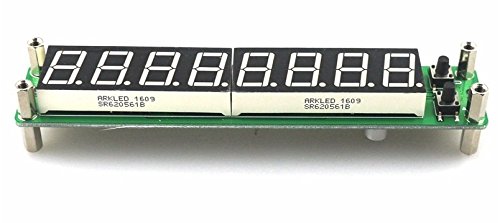

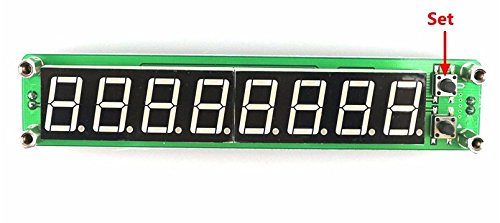

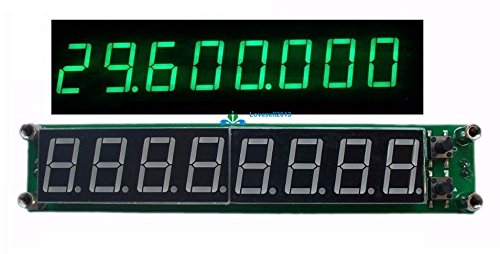

8桁　周波数カウンター　基板完成品です。 設定した周波数の足し算、引き算した数値の表示ができますので 局発を測るだけで受信周波数の直読ができます。 動作電圧はDC8-15V　所要電流は160mA以下 測定範囲　0.1 MHz - 60 MHz,20 MHz - 2.4 GHz 基準発振　±2.5PPM PIC16F628A採用 測定入力端子、電源単子はHX2.54-2P コードは付属しますが　入力が長くなる場合は同軸などをご使用ください。 基板裏面のスイッチ 上側1回目　プリセット周波数の設定モード 2回目　上記で設定した周波数を足すか引くかの設定 3回目　輝度調整モード 上記の数値設定は下側のスイッチで。 モード設定時以外での周波数表示時は最小桁数の切り替え youtubeなどにも動画が出ていますのでご参照ください。 小社ではサポートは致しません。
