非接触抵抗オンラインテスター ETCR2800B
- メーカー
- shuo lan
- ブランド
- Shuo lan JP
- JAN
- 7621025353372
- メーカー品番
- ETCR2800B
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
機能
戻り回路接地抵抗、金属戻り接続抵抗、接地条件オンラインモニタリング
電源
6VDC〜9VDC、最大50mA。
抵抗範囲
0.01Ω〜200Ω
解決
0.001Ω
正確さ
±2％rdg±3dgt（20℃±5℃、70％RH以下）

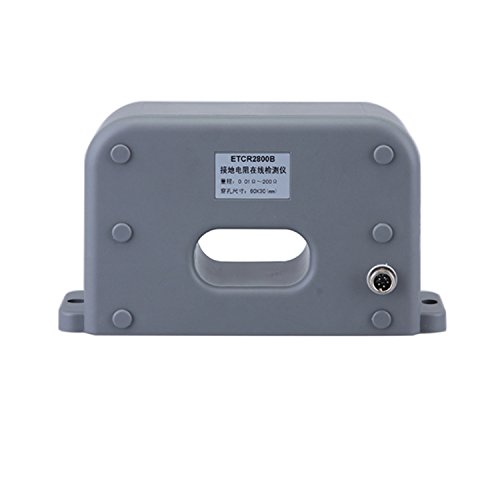

アース線のパーフォレーションサイズ
60mm×30mm、クローズドモード（60mm×4mmスチールフラットまたは外径30mm電気ケーブル）

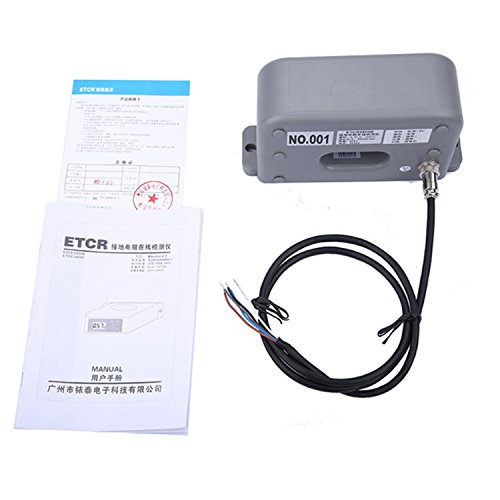

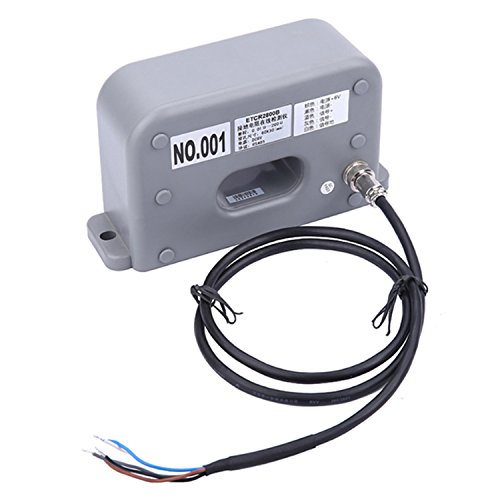

接続ライン
長さ1メートルのワイヤー（シールド線5本）
接続識別子
赤色/茶色---電源入力アノード。
黒---電源入力カソード
青--- RS485信号のアノード。
グレー--- RS485信号カソード。
白---アナログ接地（電源入力陰極は短絡接続によりアナログ接地と接続可能）。
通信プロトコル
RS485標準のMODBUS-RTU通信プロトコル
検出器寸法
175mm×170mm×130mm
ネジ穴サイズの取り付け
Φ8mm
品質
検出器：960g
作動温度および湿度
-10℃~40℃、20％RH~90％RH
ヒューイッヒエラー
5％以内
シフト
自動シフト
GNDの干渉電流
禁止されている
外部磁場
<;40A / m
外部電場
<;1V / m
時間の単一測定
約0.5秒
消費電力
最大50mA。
インストール

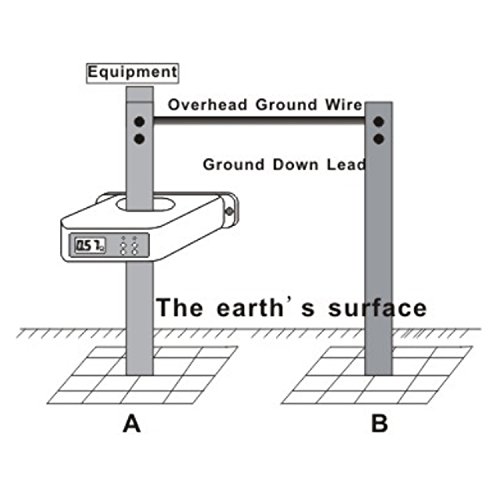

検出器中心穴を通るアース線
レベルの保護
IP65
インストール要件
雨と水の伐採を避ける
電源モード
外部電源（ユーザ装備）
特記事項
- 検出器は耐候性材料の製造、耐温度、耐寒性、腐食防止、防火を採用しています。
- 検出器の構造は、雨、防塵、設置および屋外での使用に対して厳密かつ堅固です。非接触測定、安全で信頼性の高い、インストールの容易さ。導線を接地することは、直接検出器の穿孔を介して行われ、落雷保護接地効果および設備の通常の動作には影響しません。屋外、地下鉱山、屋内で長時間のオンライン監視の高精度、高安定性、高信頼性を確保します。

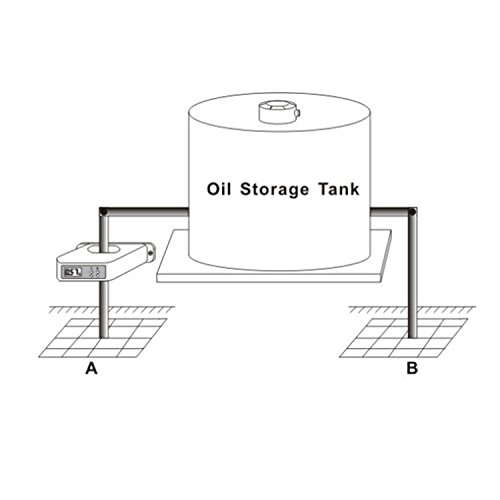

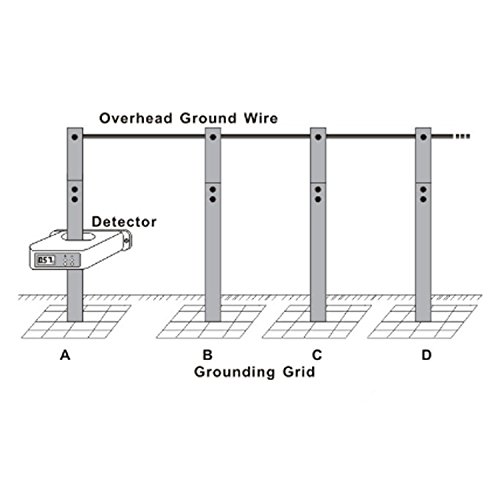

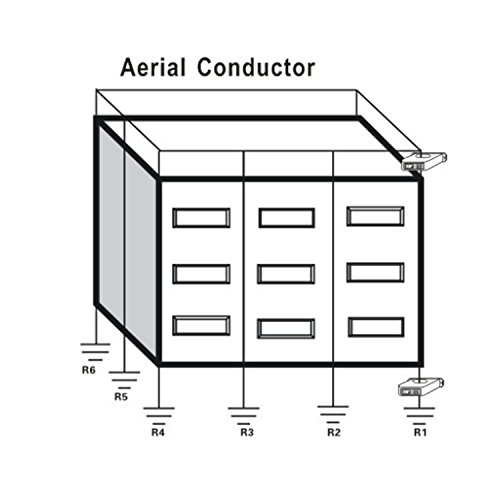

- ETCR2800B非接触接地抵抗オンライン検出器は、送電線の極接地接続、地下鉱山装置の接地接続、気象雷保護接地接続、石油化学工事接地接続、通信接地接続、鉄道施設接地接続、倉庫接地接続の構築、電気設備グランド接続などもできます。
- 検出器は、電源とRS485信号インタフェース、および標準のMODBUS-RTU通信プロトコルを提供し、ユーザーは遠隔監視を実現するために二次開発を行うことができます。
