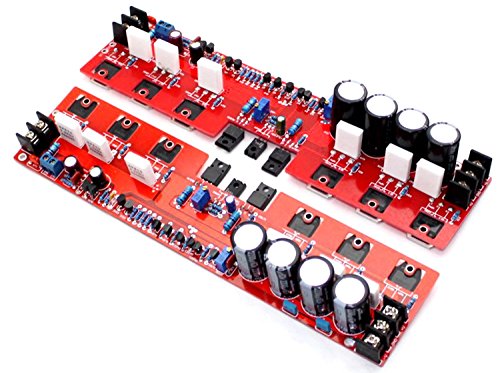

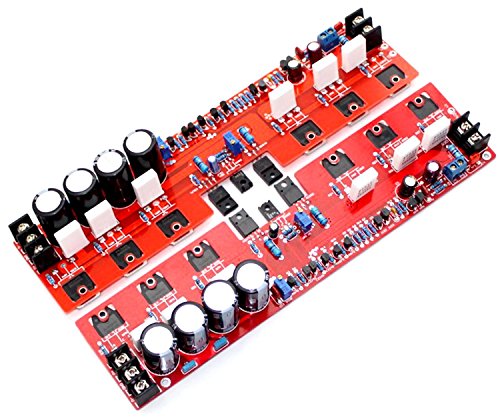

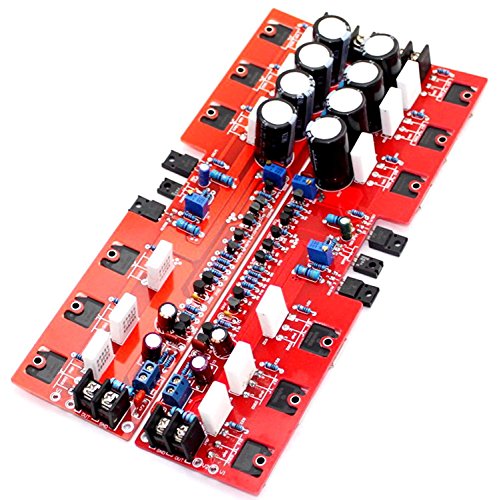

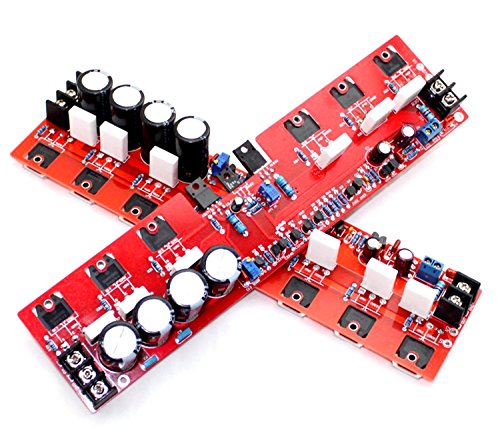

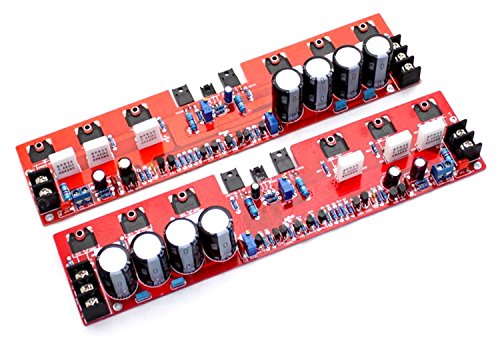

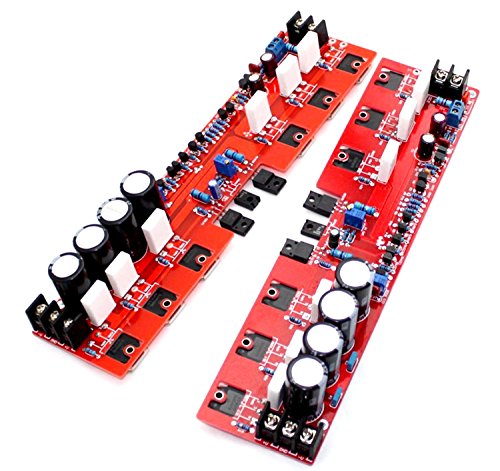

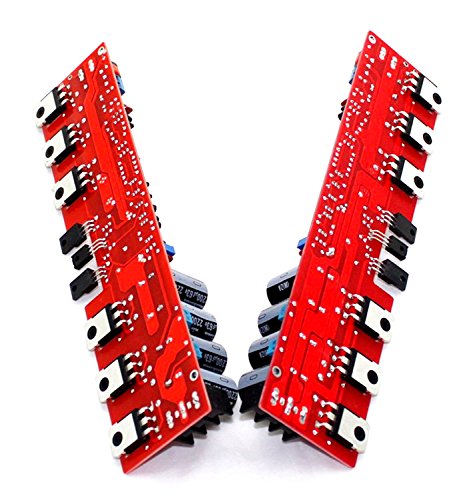

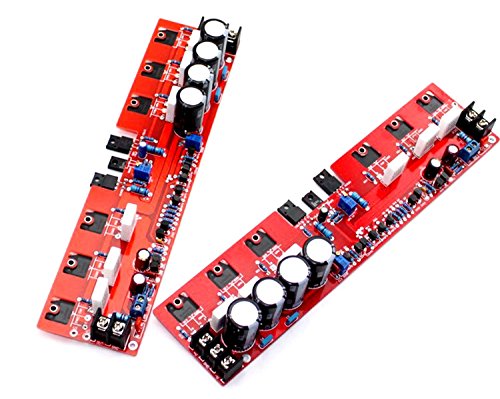

1ペアE305オーディオアンプアンプボード250W（±85V4オーム）

商品説明

1ペアE305オーディオアンプアンプボード250W（±85V4オーム）



仕様：

1. オリジナルNJW0281/NJW0302と2SA1930/2SC5171を使う
2.パワー：DC+-（35V-55V）推奨された+-45
3.パワー：250W（+-85V4オーム）は、調和的な歪みTHD+N <0.3%)、CPI 90W、下に測定された4オームロードを合計する
4.スピーカーインピーダンス：4-8オーム。
5.PCB次元：57 x 235MM。

適合させなさい：

静止電流が約50MAとなるようにレギュレータVR1（1K精度調整可能抵抗）を設定します。約11MV（抵抗両端のR30出力電圧をこの抵抗値で割った値が静止電流です）の両端のV1およびV2出力電圧 出力（OUT）側の2点。 VR1は反時計回りの静止電流が大きくなり、時計回りに減少します！ フィンの静止電流をサポートすることは、より適切な（つまり11-22MV）、非常に活発で強力な低音に50-100MAに調整されています！
B中間点0 VR2を調整する （500R近く調節レジスター）。従って グラウンド（増幅器アウトプットターミナルが終わるie）近く0mVのアウトプット（出る） ；誤って挿入された抵抗器は、0MVに全然適合できず、最悪の場合でも、それは数ミリボルトに適合できる。

パッケージ：

1 x 1ペアE305オーディオアンプアンプボード250W（±85V4オーム）
