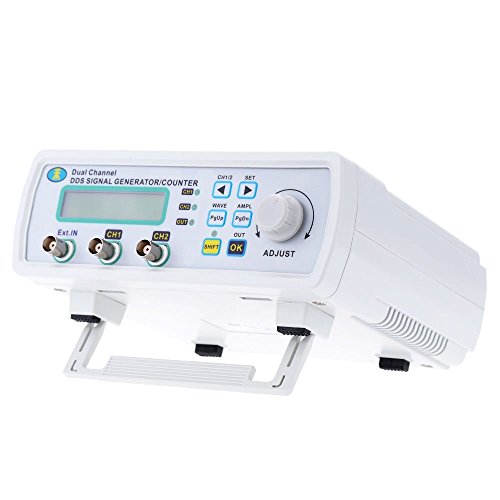

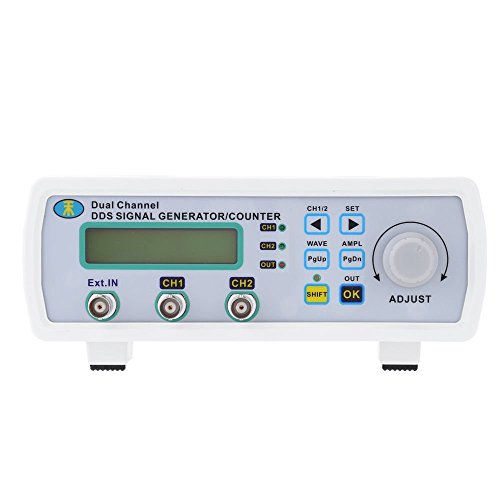

200MSa / s 25MHzデュアルチャネル信号発生器高精度任意波形周波数発生器デジタルDDS信号源

商品説明

200MSa / s 25MHzデュアルチャネル信号発生器高精度任意波形周波数発生器デジタルDDS信号源



仕様：

プロジェクトパラメータ
主な特長周波数範囲正弦波
0.01Hz〜6MHz
三角波0.01Hz〜6MHz
鋸歯状波0.01Hz〜6MHz
任意波形0.01Hz〜6MHz
TTLデジタル信号波0.01Hz〜6MHz
出力変調周波数掃引
波形タイプサイン/トライアングル/スクエア/リフティング鋸歯状波、CMOSデジタル信号波および任意波形
波形の長さ2048ポイント
サンプリングレート200MSa / s
Min。周波数分解能10mHz
周波数安定度+/- 1 * 10 ^（ - 6）
振幅範囲（Peak to Peak）
5mVp-p〜20Vp-p（12MHz以下）
15mVp-p〜Vp-p（12MHz以上）
出力インピーダンス50Ω（+/- 10％）
振幅分解能
TTLリフティング時間≤20ns
0.3V以下の低レベル
メモリの深さ/グループ1KB / 16
スキャン時間1秒〜999秒
スキャン範囲スイープパラメータの設定によって決まります
入力電圧範囲
0.5Vp-p〜20Vp-p
カウント範囲0〜4294967295
手動でカウントする
正と負のパルス幅測定10ns分解能、測定可能な10秒
定期的な測定20ns分解能、Max。測定可能な20秒
デューティサイクル測定0.1％分解能、測定範囲0.1％〜99.9％
ソースの選択1. Ext。 IN入力（AC信号）。 2. TTL-IN入力（デジタル信号） メモリ数10
ロケーションM0〜M9

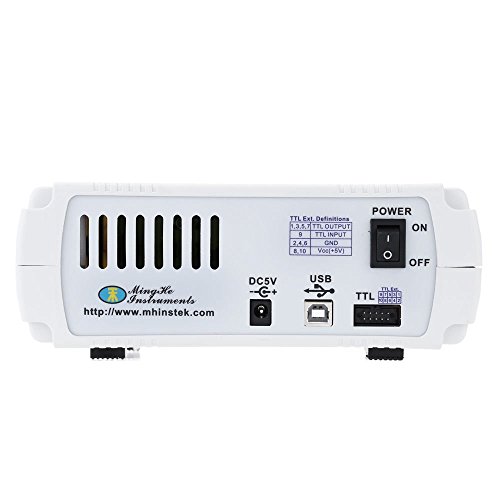

USBとシリアルインタフェースを使用したインタフェースインタフェースモード
通信速度57600bps
コマンドラインを使用するプロトコル、公開されている契約
電源DC MHS5200A DC 5V電源
サイズ19.5 * 17.5 * 7cm / 7.67 * 6.9 * 2.75in

パッケージ：

1 x 200MSa / s 25MHzデュアルチャネル信号発生器高精度任意波形周波数発生器デジタルDDS信号源
