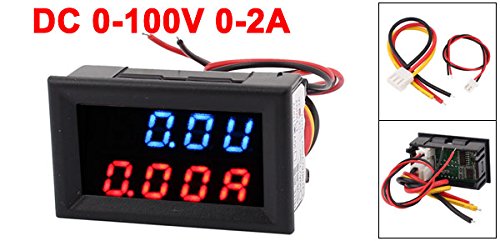

uxcell LEDデジタルパネルメーター プラスチック 電子部品 パネルマウントゲージ 1個入り

商品説明

説明：

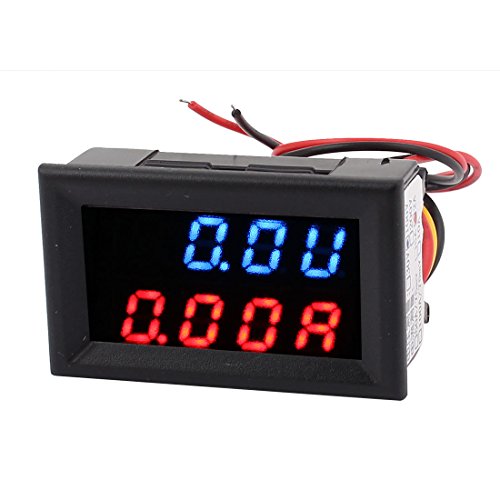

電圧計と電流計、2 in 1機能電圧計電流計、上部青色線表示電圧、下部赤色線表示電流、簡単測定。
小型、スナップイン・インストール、電源DC4.5V?30V。
バッテリ電圧を監視するために使用される3つの接続、車/電気自動車/オートバイ回路回線への便利なアクセス、タイムリーにバッテリ電圧、電圧、電流測定の状態を把握するために使用される他の製品の使用にも使用することができます。
ワイヤー手順：
細い赤線（VCC）：電源入力が正（4.5?30V）
細い黒線（GND）：電源入力電極（4.5-30V）と信号グランド
太い黒いライン：公衆回線、アース線
太い赤線：信号線の電圧測定
厚い黄色の線：電流入力、テスト装置の接続
通知：
10A以上の外部シャント（75mV）、10A直結回路下
入力電圧の最大値は30Vを超えることはできません。それ以外の場合は焼損します
電圧入力と電流の間の誤接続は、メータに損傷を与えます。電圧と電流が正しく接続されていることを確認してください。
