zmart デジタルオシロスコープ DIY キット 1MSa / s 0-200KHz 2.4 "TFT ハンダ付け 電子学習 セット ハンドヘルド ポケットサイズ

メーカー
zmart
JAN
4589710435105
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

モニターにより色合いが異なり、実物と異なる場合が御座います。ご了承願います。 説明には万全を期していますが、万一実物と異なるときは、実物を優先いたします。 パッケージの変更や製品機能向上のため、予告なく仕様変更する場合が御座います

特記事項

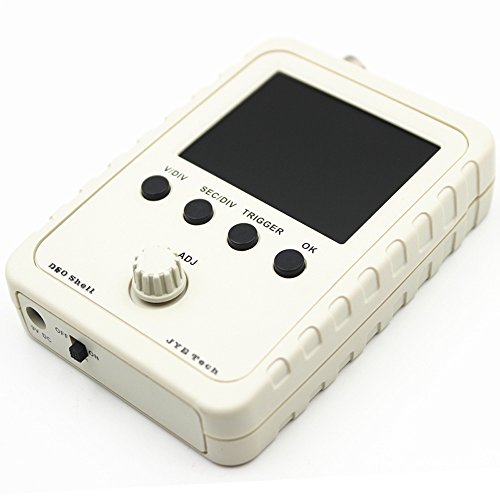

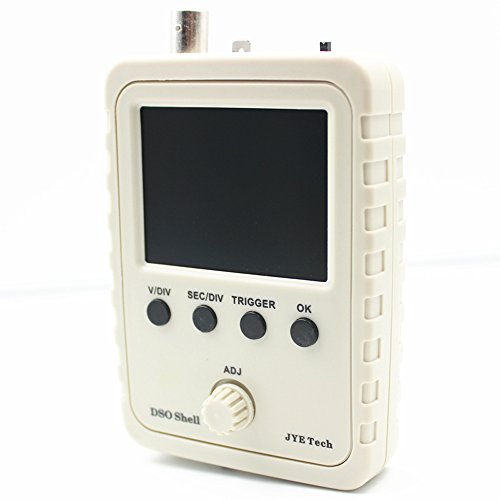

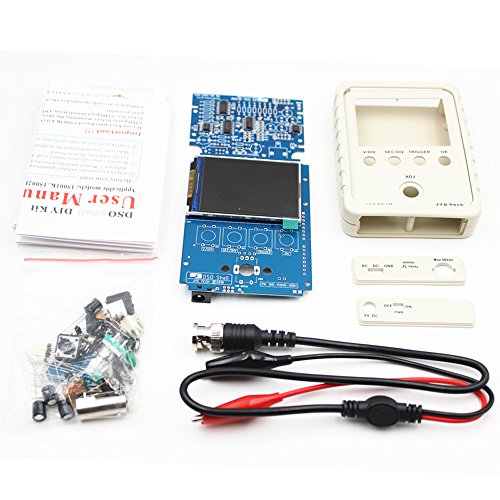

  • このDIYデジタルオシロスコープキットは、ARM Cortex-M3プロセッサと2.4インチTFTスクリーンと保護ケースを採用しています。回路の操作は簡単で信頼性があります。周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値などの波形パラメータを表示できます。
  • ARM Cortex-M3プロセッサ（STM32F103C8）を採用し、2.4インチカラーTFTディスプレイ・スクリーンを搭載。 オート/ノーマル/シングルトリガモードでは、モーメント波形を簡単にキャプチャします。 使用可能な立ち上がりまたは立ち下がりエッジトリガ。 トリガ前の観測可能な波形（負の遅延）。 いつでも波形表示をフリーズすることができます（ホールド機能）。

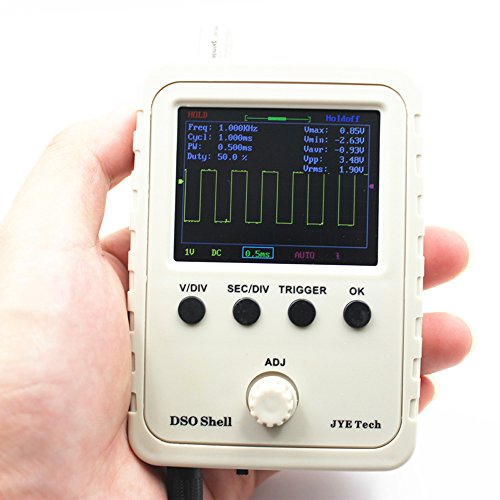

  • 周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値を含む波形パラメータのデジタル表示。 波形保存機能：電源を切っても波形は失われません。 短絡および開回路の検出：ユーザーがはんだ付けエラーを発見するのに役立ちます。 TFTコントローラ認識機能。
  • 最大リアルタイムサンプリングレート：1MSa / s アナログ帯域幅：0〜200KHz 感度範囲：5mV / div-20mV / idv 最大入力電圧：50Vpk（1Xプローブ） 入力インピーダンス：1Mオーム/ 20pF 精度：12ビット レコードの長さ：1024ポイント カップリング・モード：DC / AC / GND タイムベース範囲：500s / Div - 10us / Div
  • トリガーモード：オート、ノーマル、シングル トリガ位置：バッファの中心 電源電圧：DC 9V（8-10V） 消費電流：〜120mA @ 9V メインボードサイズ：94 * 65mm アナログボードサイズ：65 * 47mm スクリーンサイズ：52 * 40mm パッケージサイズ：14.5 * 10 * 3.7cm パッケージの重量：179g
